Il monitoraggio delle comunicazioni aeronautiche in onde corte (HF) e dei messaggi di indirizzamento e reporting ACARS rappresenta una frontiera fondamentale per gli appassionati di radioascolto e gli ingegneri delle telecomunicazioni aeronautiche. Sfruttando ricevitori Software Defined Radio (SDR) ad alte prestazioni, antenne dedicate e il software open source dumphfdl, è possibile catturare la telemetria transoceanica e i messaggi operativi da qualsiasi stazione terrestre mondiale, integrando i flussi direttamente nella rete globale di map.adsbitalia.it.
⚡ Scheda Tecnica & Dati Operativi
1. Configurazione Hardware: Ricevitori SDR e Antenne per Onde Corte

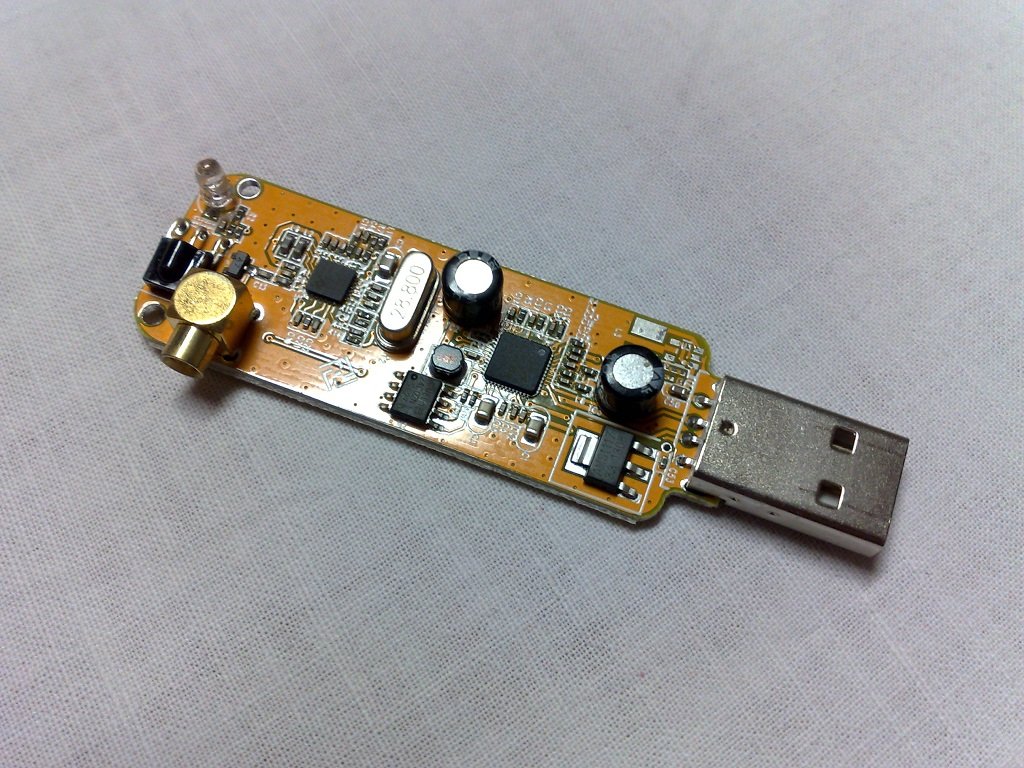

La ricezione dei segnali HFDL richiede una configurazione RF estremamente curata per evitare la saturazione del front-end a causa delle forti emittenti di radiodiffusione commerciale. I dispositivi raccomandati includono l'RTL-SDR v4 (grazie al suo eccezionale circuito di campionamento diretto Q-branch per le HF) e l'Airspy HF+ Discovery per prestazioni di gamma dinamica superiori.
Per quanto riguarda l'apparato radiante, le soluzioni più efficaci sono:
- Long Wire / Random Wire Antenna: Un conduttore in rame isolato della lunghezza fisica di 16.2 metri o 20 metri, accoppiato tramite un trasformatore d'impedenza UNUN 9:1 (avvolto su nucleo toroidale in ferrite Amidon FT140-43) e dotato di un solido contrappeso RF di terra di 5-10 metri.
- Active Loop Antennas: Antenne magnetiche attive come la MLA-30+ o la YouLoop, alimentate tramite bias-tee e orientate per massimizzare il nullo in direzione delle sorgenti di rumore locale (switching power supply, linee elettriche).
- Cablaggio e Filtraggio: Cavo coassiale a basse perdite (RG-58 per tratte brevi, LMR-200 o RG-213 per tratte estese) interponendo un filtro passa-basso HF o un filtro notch FM (88-108 MHz) per proteggere il ricevitore da interferenze ad alta intensità.
2. Installazione e Compilazione di dumphfdl
Il decoder di riferimento per il protocollo HFDL (High Frequency Data Link) è dumphfdl sviluppato da szpajder. Di seguito sono riportati i comandi da terminale Linux (Ubuntu/Debian/Raspberry Pi OS) per installare le dipendenze, scaricare il codice sorgente e compilare il binario ottimizzato:
sudo apt update && sudo apt install -y build-essential cmake libglib2.0-dev libconfig-dev librtlsdr-dev libsoapysdr-dev
git clone https://github.com/szpajder/dumphfdl.git
cd dumphfdl && mkdir build && cd build && cmake .. && make -j$(nproc) && sudo make installUna volta completata la compilazione, è possibile avviare il decoder specificando il driver SoapySDR, il guadagno RF, la frequenza di campionamento e le frequenze delle stazioni di terra desiderate:
dumphfdl --soapysdr driver=rtlsdr --gain 40 --sample-rate 2400000 8942 10081 11312 13315 --output decoded:text:file:path=-[2026-03-30 14:22:10 UTC] [HFDL] [Station: Shannon 8942 kHz] [Aircraft: N1810R (Boeing 777-3ER)] [SQ: 4] [SPDU: Ground Block] [Msg: METAR / POS-REP FL350 M0.82 Waypoint 50N020W]3. Frequenze Operative e Propagazione Ionosferica
Le stazioni di terra HFDL utilizzano la modulazione M-PSK (da 300 a 1800 bps) in banda laterale superiore (USB). La scelta della frequenza dipende strettamente dalla propagazione ionosferica (giorno/notte): frequenze più basse (3-8 MHz) durante le ore notturne, frequenze più elevate (11-21 MHz) durante le ore diurne.
| Stazione di Terra / Sistema | Frequenze Principali (kHz) | Copertura Geografica |
|---|---|---|
| Shannon (System 04, Irlanda) | 3004, 5529, 6532, 8942, 10081, 11312, 13315, 17925 | Atlantico Settentrionale ed Europa Occidentale |
| San Francisco (System 01, USA) | 5547, 8957, 10075, 11348, 13315, 17928 | Pacifico Orientale e Nord America |
| Reykjavik (System 06, Islanda) | 3016, 5547, 8912, 10084, 11354, 13276, 17985 | Artico e Nord Atlantico |
| Auckland (System 03, Nuova Zelanda) | 3470, 5547, 8912, 11354, 17919 | Pacifico Meridionale e Oceania |
| Canary Islands (System 11, Spagna) | 3004, 5529, 8942, 11312, 13315, 17925 | Atlantico Centrale e Africa Occidentale |
4. Condividi i Tuoi Dati con ADSBItalia (Feeding HFDL/ACARS)
Tutti i contributori della rete possono inoltrare i flussi di dati decodificati (ACARS e HFDL) al server aggregatore centrale di ADSBItalia tramite connessione TCP/UDP. La condivisione dei dati consente di migliorare la copertura globale dei voli oceanici non visibili tramite i normali canali ADS-B in linea di vista.
Per configurare il feeder e inviare i dati alla nostra rete, consulta la nostra Guida Feeder ADSBItalia ACARS/HFDL e unisciti alla community sulla nostra mappa radar interattiva map.adsbitalia.it.
